DW 256 GEx

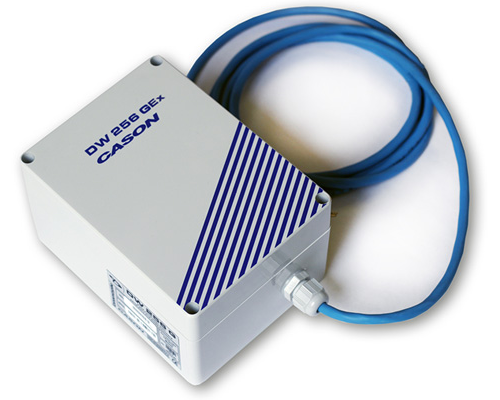

DW 256 GEx – Robbanásbiztos kivitelű terepi adatgyűjtő és kommunikációs berendezés

A DW 256 GEx alapvetően gázipari mennyiségmérő berendezések valamint korrektorok adatgyűjtésére és távadaátvitelére fejlesztett eszköz. Az eszköz gázfogyasztás mérő berendezésekhez (lemezházas, membrános, forgódugattyús, turbinás) impulzus bemenet, a gázipari korrektorokhoz pedig soros vonali kapcsolat segítségével képes csatlakozni. A készülék saját energiaellátással rendelkezik, ami magas fokú autonómiát és több éves karbantartásmentes üzemelést biztosít. A készülék a terepi mérőeszközökből a fogyasztási adatokat automatikusan kiolvassa; és tárolja, majd a központi adatbázis felé GPRS kommunikációs csatornán keresztül továbbítja.

Hol használható?

Tipikusan földgázhálózatok végpontjain, ahonnan a mért fogyasztási adatok nagy megbízhatóságú adatátviteli kapcsolat segítségével kerülnek a fogyasztói monitoring rendszerbe. A készülék optimális megoldást kínál mérőeszközök adatainak kiolvasására olyan helyeken, ahol nem áll rendelkezésre hálózati tápenergia.

Működés

A különböző korrektor típusok különböző kommunikációs protokollok segítségével (30+) soros vonalon keresztül csatlakoztathatók. A beállításoknak megfelelően a jellemző gázfogyasztási valamint, a nyomás és hőmérséklet adatok és egyéb paraméterek kiolvashatók. Az eszköz gázfogyasztás mérő berendezések (lemezházas. membrános, forgódugattyús, turbinás) impulzus jeleit is képes fogadni. A mérők által szolgáltatott impulzusok arányosak a gázmennyiséggel. Az impulzusok összegzésével képzett mérőóra állás meghatározott időnként kerül elküldésre a központi adatbázisba. Az adatok az eszközben tárolásra kerülnek.

Telepítés

A készülék robbanásbiztos és IP66 védelemmel rendelkezik: kül- és beltéren egyaránt telepíthető. Tipikus alkalmazás: kültéren, a mérő közelében, falra szerelt kivitelben. A korrektor vagy a gázmérő csatlakoztatása rövid kábel segítségével korrektor specifikus csatlakozóval történik.

Beüzemelés

A berendezés egyszerűen beüzemelhető a megfelelő oktatás birtokában. A berendezés a fedél alatt található jumperrel kapcsolható be. A jumper megfelelő pozíciójának beállításával a berendezés automatikusan bekapcsol. A bekapcsolt állapotról státusz LED ad visszaigazolást. Az impulzusok számlálása a billenő kapcsoló aktiválásával történik. Beüzemelés előtt a paraméterező szoftver segítségével beállíthatóak a kommunikációs paraméterek. A beállított kommunikációs gyakoriságnak megfelelően a berendezés elküldi az adatokat a központi alkalmazás felé.

Főbb tulajdonságok

• Robbanásbiztos kivitel (Exi)
• Gyors és hatékony telepítés
• Saját energiaellátás
• Automatikus adatgyűjtés
• Kifejlesztett protokoll a piacon lévő korrektor típusokhoz
• Redundáns GPRS kommunikáció
• Távoli (over-the-air) firmware frissítés
• Nyílt iparági szabványos MQTT protokoll alkalmazása

További jellemzők

• RS232 soros kommunikációs port korrektor csatlakoztatásához
• 2 db impulzus bemenet gázmérők csatlakoztatásához
• Tamper/szabotázs érzékelés
• Nagy kapacitású belső memória
• 35-140 Ah kapacitású, gyújtószikramentes kivitelű belső telepegység
• Akár 5 év feletti telep élettartam
• Paraméterező szoftver
• Belső és külső antenna csatlakoztatási lehetőség
